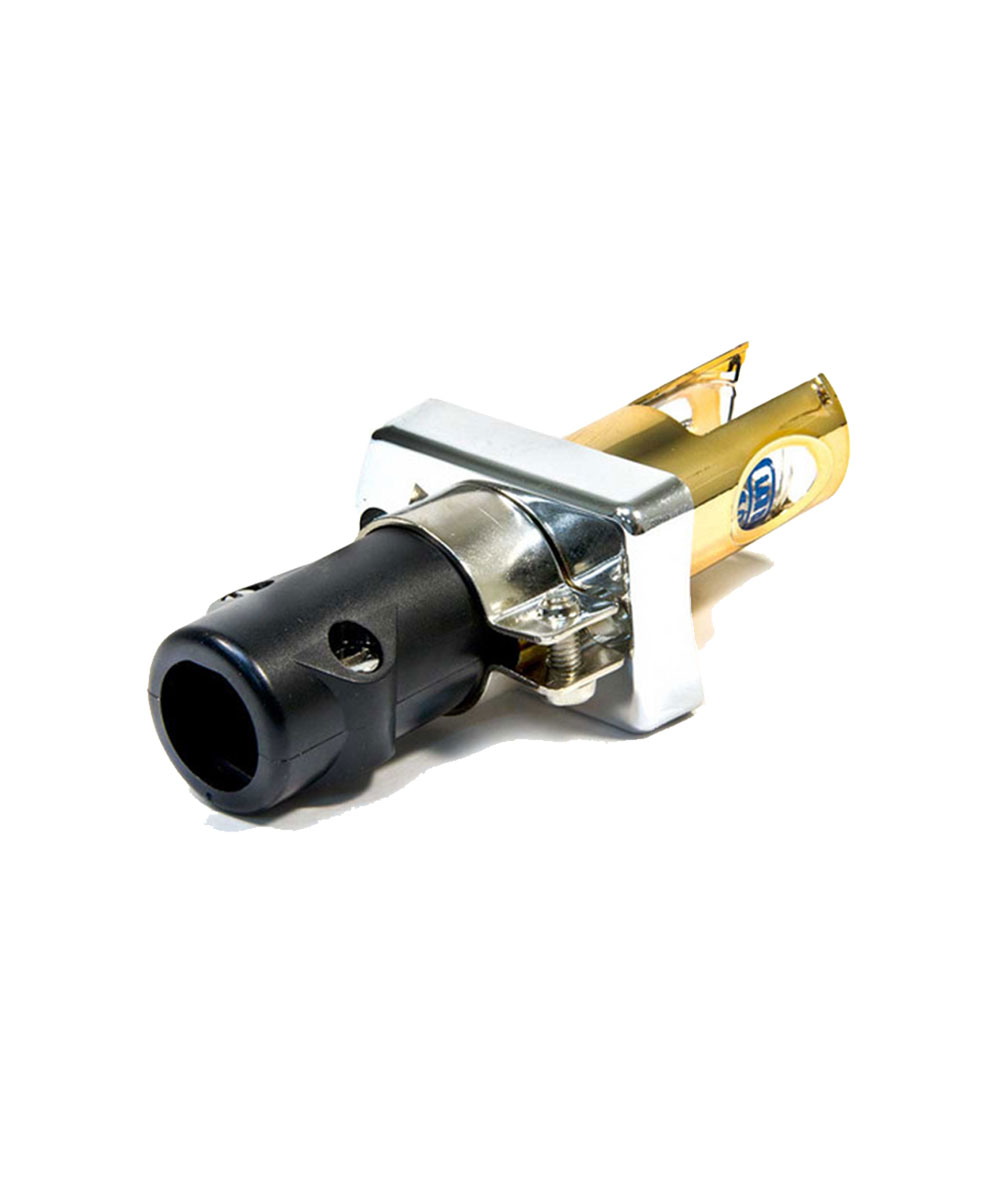

فتوسل چیست :
از فتوسل در مشعلهاي گازوييلي و در بعضي از مشعلهاي گاز سوز بمنظور جلوگيري از انباشت سوخت در داخل كوره ديگ و احتمال بروز انفجار استفاده مي شود.
چشم الكتريكي يا فتوسل در داخل محفظه اي در بدنه مشعل طوري نصب ميگردد كه بتواند داخل ديگ و شعله را بخوبي ببيند.
درساختمان فتوسل از نيمه هاديها استفاده شده است .مانند ژرمانيوم.براثر تابش نورالكترونهاي مدارخارجي تحريك مي شود و خاصيت هدايت پذيريشان زياد مي شودو جريان برق عبور مي كند.
يك فتوسل ازصفحه كوچك سراميكي كه روي آن ماده اي بصورت مارپيچ ماليده شده است تشكيل شده است( سولفيد كاديوم ) دو سر مارپيچ توسط دو رشته سيم به رله متصل مي گردد.اين مجموعه در داخل يك محفظه شيشه اي قراردارد .
سولفيد كاديوم به نورحساسيت دارد و هنگامي كه نور به آن نمي رسد مقاوت الكتريكي آن خيلي بالا مي رود(حدود دومگااهم كه اهم متر آنرا بي نهايت نشان مي دهد )و برعكس زماني كه نور به آن تابش كند مقاوت الكتريكي آن بسيار كاهش مي يابد.( حدود 600اهم )
بنابراين وقتي مشعل روشن است فتوسل نوررادريافت كرده و مقاومت مارپيچ كاهش مي يابد و درنتيجه جريان القايي ضعيفي در مدار رله برقرار مي شود و وقتي مشعل خاموش مي شود و برقي به فتوسل نمي رسدمقاومت الكتريكي مارپيچ فوق العاده بالا بوده و جرياني به پايه 2رله نمي رسدو اصطلاحا رله ريست مي كند.
فتوسلها پس از يك زمان مشخص بعد از رويت جرقه شروع بكار مي كنندودر كنترل مشعل قرار مي گيرند.اين چشمها در زماني كمتراز 0.08 ثانيه بعد از خاموش شدن مشعل ،مشعل را از كار مي اندازند.
بمنظور حفاظت از سولفيد كاديوم در برابر رطوبت و اكسيد شدن و ضربات قسمت حساس آنرا در يك محفظه شفاف قرار مي دهند.
لازم بذكر است مقاومت اهمي فتوسلها در مدلهاي مختلف متفاوت بوده و به شدت نور هم بستگي دارد.
نکاتی که در هنگام استفاده از فتوسل باید به آن توجه داشت :
- چشم فتوسل باید به طور مناسب نصب شود طوری که نور مستقیم و روشن به آن برسد.
- نور متفرقه نباید به چشم فتوسل تابیده شود.
- چشم فتوسل را در جایی نصب کنید که دمای پیرامون آن بالای ۶۰ درجه سانتیگراد نباشد.
- برای مشعلهایی که دمای پیرامون آنها از ۶۰ درجه بالاتر می باشد از فوتوسل با کلاهک آلومینیومی استفاده گردد.
- برای مشعل های جت هیتری از چشمهای ویژه آن دستگاه استفاده شود.
- برای موارد استفاده نا صحیح لزوما به محض استفاده چشم یا رله خراب نمی شود و بعد از گذشت زمان دقت اندازه گیری پایین آمده و موجب آسیب به سیستم فراهم می گردد.
- در هنگام اتصال به نحوه سیم بندی پایه رله دقت گردد ، چنانچه فاز و نول به چشم اتصال پیدا کند موجب آسیب به چشم و سیستم می گردد.
- سرویس دوره ای و منظم چشم توسط افراد متخصص حتما صورت پذیرد تا جداره چشم از آلودگی پاک گردد.
